西門子電動三通球閥安裝方式（GDB161.9E+VBI61.20）

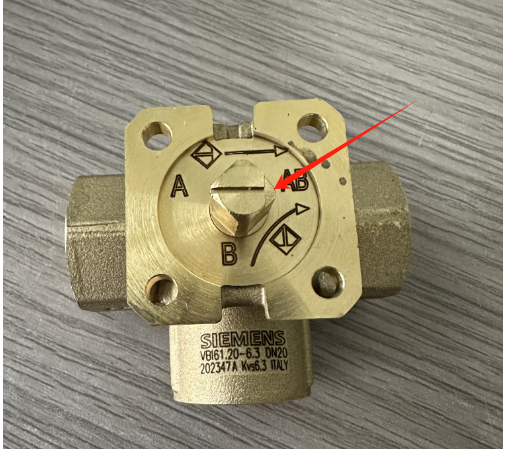

| 閥體調至A→AB直通打開位置 （如圖所示，注意閥桿上箭頭指示方向） 注：流量關系A(chǔ)+B=AB， 供水分流安裝，AB進水，A和B出水 回水合流安裝：A和B進水，AB出水 |
 |
將3號撥碼調至上位 （信號增大，閥門逆時針旋轉） |
 | 按下紅色手動離合開關，將執行器旋轉至90°（執行器全開位置） |
 | 執行器安裝在閥體上，旋轉黑色緊固件固定執行器。 注：此為A口接散熱器安裝步驟，若B口接散熱器，需將第二步中，3號撥碼調至下位 |
