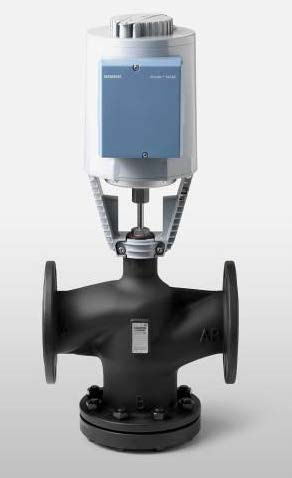

西門子調節閥安裝說明 SKB/SKC系列

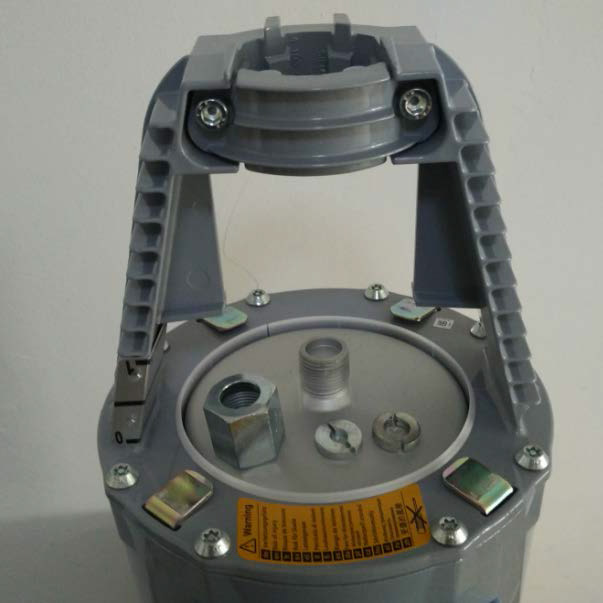

第一步：取出執行器螺母及內部?jī)蓚€(gè)卡環，大卡環用于閥桿直徑14mm的閥體，小卡環用于閥桿直徑10mm的閥體。

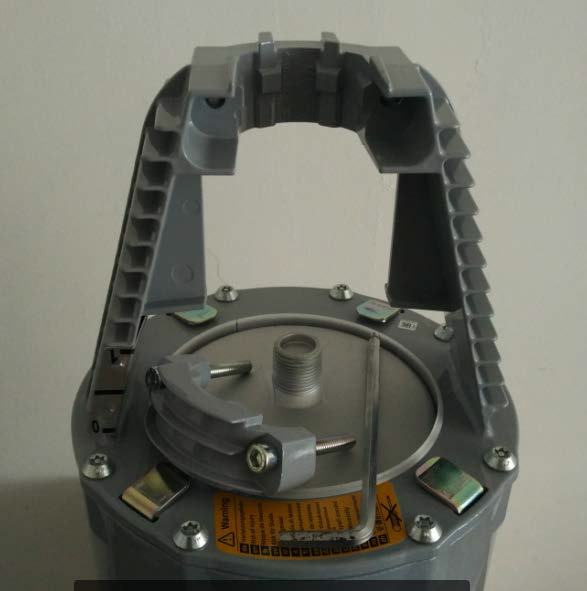

卸下執行器上的閥門緊固件

第二步：通過外力提起閥桿

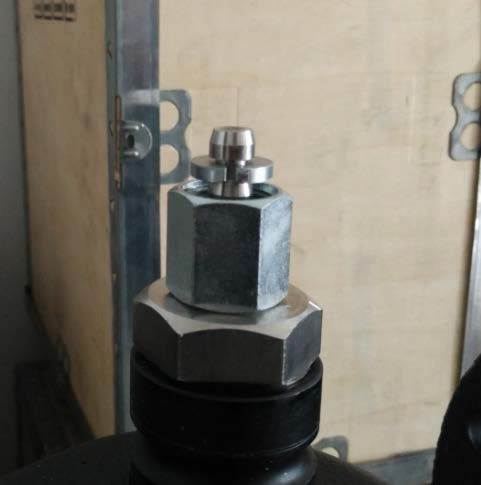

將螺母套在閥桿上，將卡環卡在閥桿凹槽處

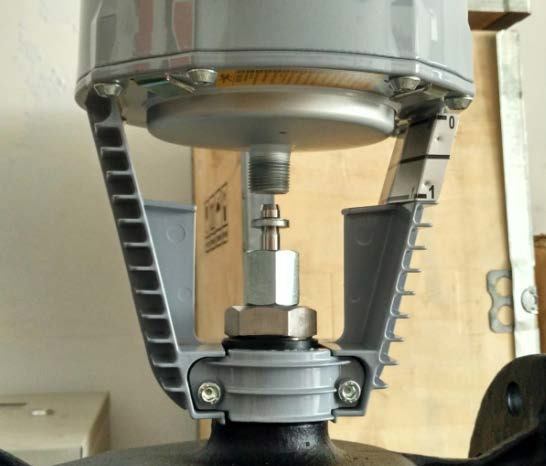

第三步：將執行器安裝在閥體上，此時執行器不可固定死，能前后晃動為最佳。

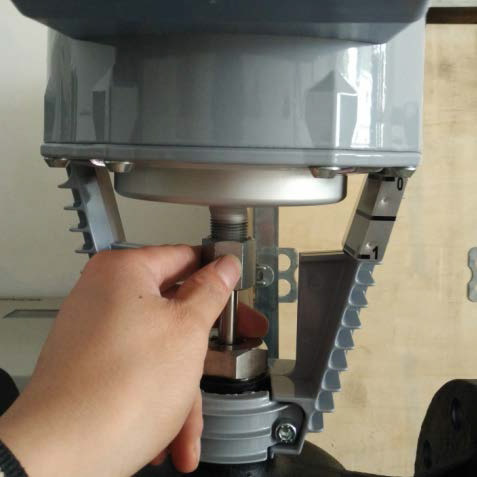

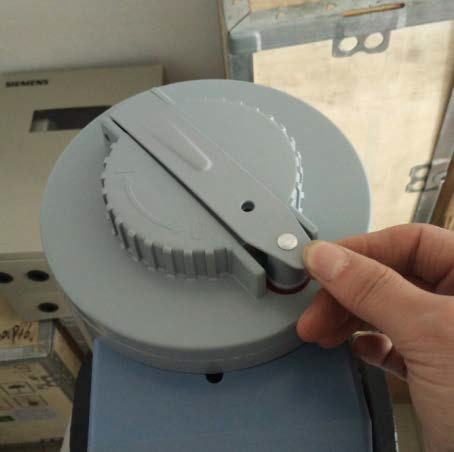

向1方向旋轉執行器上部搖柄，使其向下接觸到閥桿

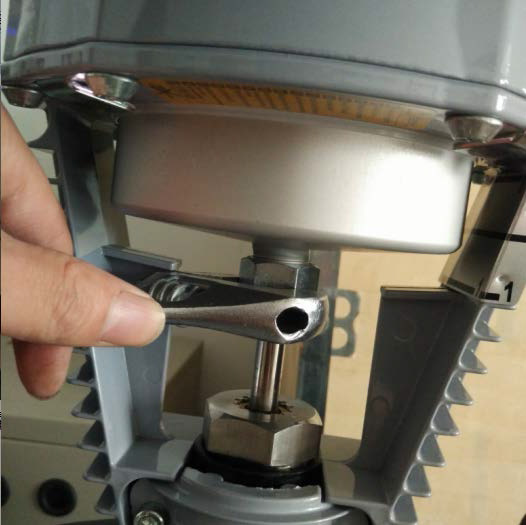

第四步：找準位置將螺母擰在執行器上。

注意：若螺絲位置不正，不可用扳手強制旋擰，應前后晃動執行器耐心糾正。正常情況下用手就可將螺母擰至頂端。

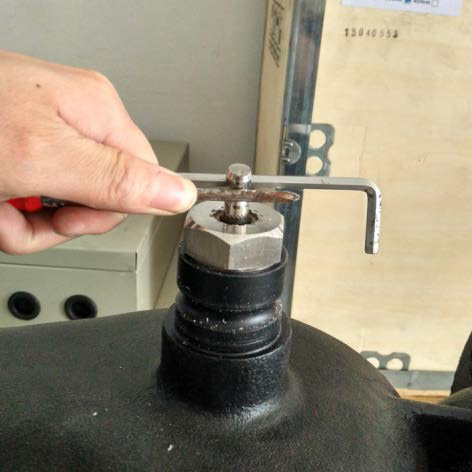

最后用扳手緊固。

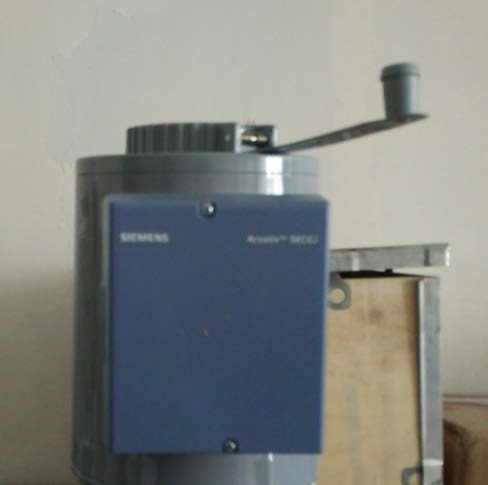

第五步：向0方向旋轉搖柄，直至搖柄扣回遠處。

最后將執行器緊固在閥體上，執行器安裝完畢。

執行器接線說明及調試

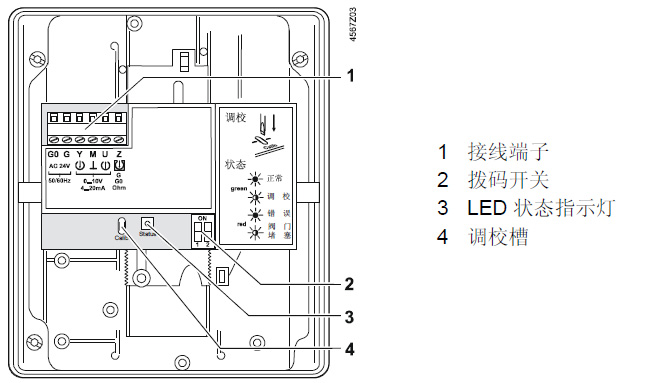

1接線端子

G0：工作電壓 AC 24 V：系統零線 (SN)

G：工作電壓 AC 24 V：系統火線 (SP)

Y：定位信號 DC 0...10 V 或 DC 4...20 mA

M：測量中線 (= G0)

U：位置指示燈 DC 0...10 V 或者 DC 4...20 mA（與定位信號對應）

Z：優先控制

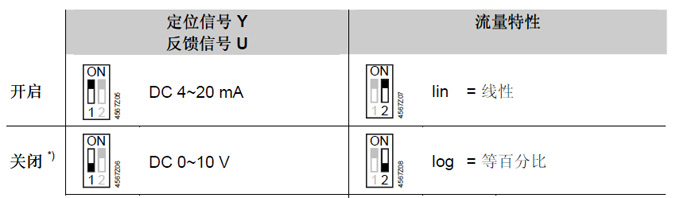

2撥碼開關

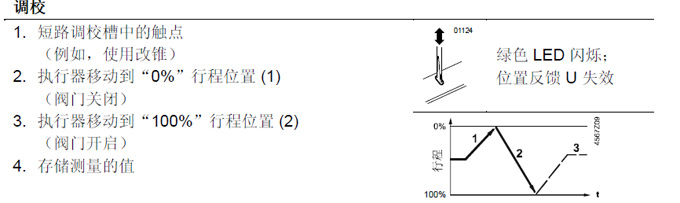

4行程校驗

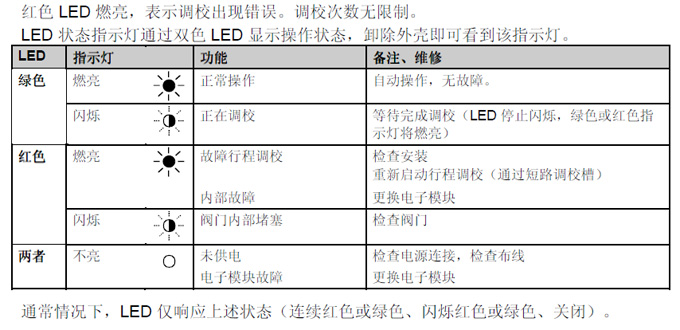

3   LED狀態指示燈

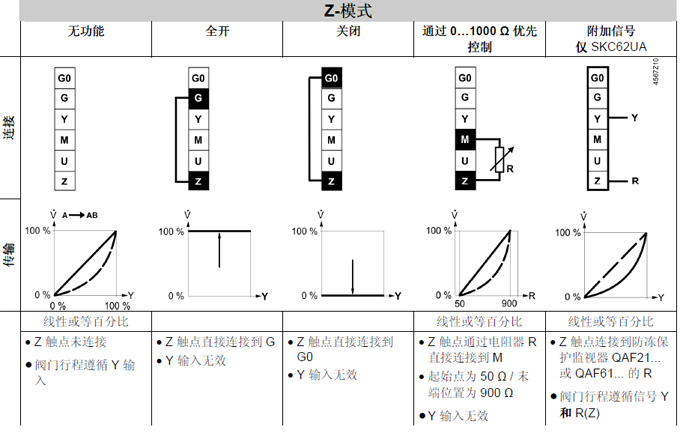

注：Z端子應用說明
