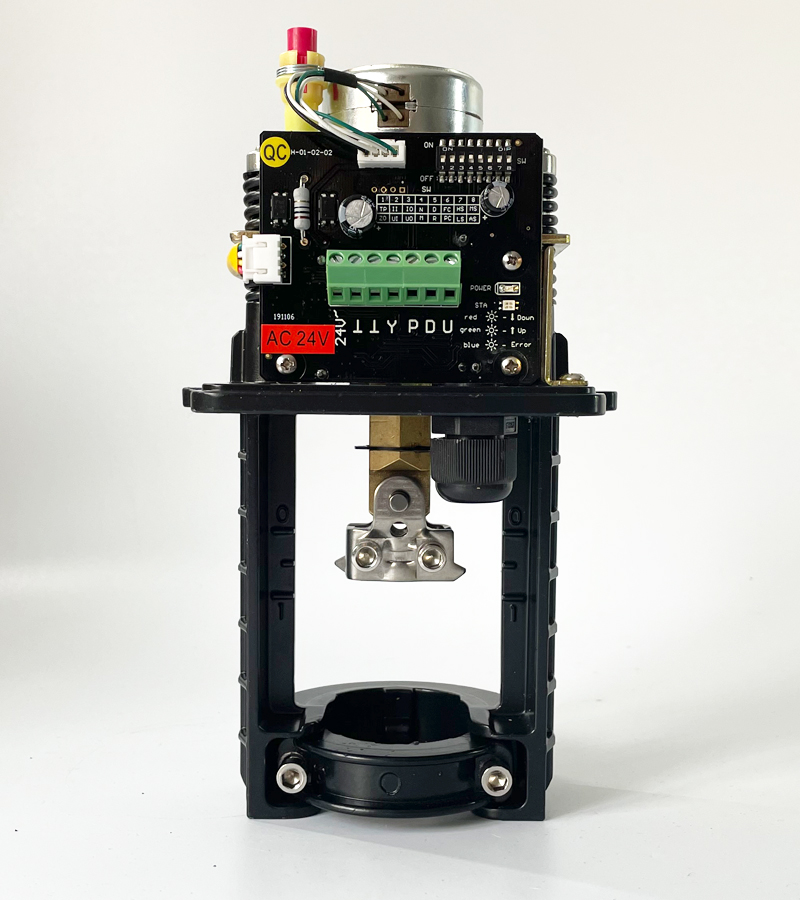

700/1200N直行程電動執行器

BRD-HC700-...比例調節型
BRD-HC1600-...比例調節型

適用于行程≤22mm閥體，額定輸出力700N/ 1200N

BRD-HC500-.../ BRD-HC1000-... : 比例調節型， 0(2)~10VDC, 0(4)~20mA,多種控制信號
調節力量最大可達到700N/ 1200N
24VAC電源交流限力式永磁同步電機

輸入/閥位反饋信號：0(2)~10VDC, 0(4)~20mA可搭配選擇（僅比例調節型）

閥位反饋信號：有10K電阻反饋、極限位置干節點反饋和極限位置有源反饋可選（僅 三位浮點型）
流量特性曲線：等線性控制

用途

用于二通閥，三通閥的閥門驅動器，驅動行程為22mm。 環境溫度： -10~60℃（三位浮點型）/ -10~50℃ (比例調節型）

閥內介質溫度： -25~+130℃（水閥）/2~+180℃（蒸汽閥）

備注：

1. 閥內介質溫度如在2~+220℃（高溫蒸汽閥），2~+450℃（超高溫蒸汽閥）范圍內，驅動器需選配高支架功能，訂貨 型號需在M 之后加H。如：HC500-24-M2，轉變?yōu)?HC500-24-M2H。

2. 閥內介質溫度低于0℃時，如：制冷劑（R12、R22、R134a、R202），乙二醇等，應在閥桿部分加電加熱套（型號：HHOT-1），防止閥桿與閥體連接部分結霜、結冰。

型號概覽

備注：

1. 3-位浮點型驅動器可選配10K電阻反饋，訂貨時只需用在M 后加A1即可。 例如1：將HD500-24-M2，改為HD500-24-M2-A1  。

2. 3-位浮點型驅動器還可選配極限位置干節點反饋，訂貨時只需用在M 后加A2即可。 例如1：將 HD500-24-M2，改為HD500-24-M2-A2 。

3. S表示帶手動功能。

4. 具體的運行時間要依據閥體行程。
